Ligar e Configurar TDEs (Terminal de Entrada de Dados)

Atenção:

Os TEDs são considerados licenças (pontos), adicionais do sistema. É necessário adquiri-los.

Para Configurar os TDEs na versão do Sistema Graces de 2010 em diante, contate o dpto. de suporte.
Para versões anteriores, siga os passos abaixo.

Ligar fisicamente TDEs (Terminal de Entrada de Dados)

Instrução para ligar mais de 1 TDE na rede

O HUB e os TEDs homologados para o sistema Graces são os da empresa Colleter: www.colleter.com.br

LIGAÇÃO:

Adquira o HUB (veja as características técnicas no site da Colleter) e os TEDs.

Conecte os aparelhos na rede seguindo as instruções:

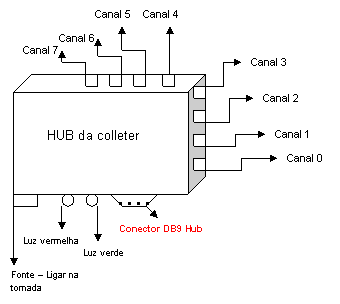

Cabo de comunicação que acompanha o HUB:

Ligar 1 ponta na saída serial do PC (micro) e a outra ponta ligar no conector DB9 do Hub
(veja fig. Acima)

Ligação no TED

Para ligar o Ted1000 no Hub é necessário fazer um cabo de comunicação com 2 conectores (RJ 45 – 8 vias). Pinagem:

RJ 45 RJ45
4 ---------------------------------------------------- 4
5 ---------------------------------------------------- 5
Não use os outros fios no RJ, só os 4 e 5

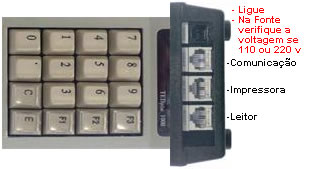

Para ligar o Ted1000 no Hub:
Ligar uma ponta do cabo na Comunicação do Ted (fig. acima), e a outra ponta em um dos canais do Hub. Sugerimos seqüência : 0,1,2 (sempre no mesmo lado e na mesma sequência)

Para configurar TED na rede, faça:

Verifique a fonte se está 110V (dependerá do estado).
Conecte os aparelhos na rede, ligue-os.
Clique em Configurar
Marque Utilizo Hub... ou Utilizo apenas um TED.
- Dependendo da opção é necessário colocar o número de TEDs ligado.

Marque as opções:

1 para lançar serviços... e 2 para lançar produtos...
Escolha a ponta (normalmente é a COM1)
Clique no botão Geral/Ativar Comunicação
Clique no botão Testar todos os TDES
Clique no botão OK para fechar a janela e na janela “terminal de consulta de lançamento”, marque a opção Ativar Teds ao iniciar o Graces

Veja também como: Lançar Serviços ou Produtos usando TDEs
